報警系統 - Honeywell IPM-VISTA
IPM-VISTA SUPER II和VISTA-128BPT
注:一臺VISTA-128BPT只能接一塊IPM-VISTA SUPER II
一塊IPM-VISAT SUPER II支持雙中心報告

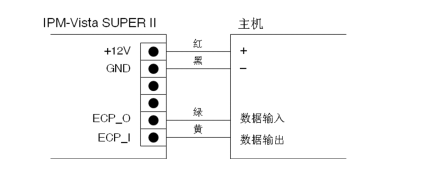

硬件連接:
以帳號1234為例
一:主機編程部份
1:輸入[安裝員密碼]+8000進入編程 對以下地址進行設置(注:安裝員密碼:4140):
編程地址 | 設置 | 編程地址 | 設置 |
*23 | 1 (多子系統) | *32 | 01-02-03-04 (多子系統) |
*39 | 1 (多子系統) | *56 | 00 |
*57 | 1 | *58 | 11-11-11 |
*79 | 11-11-11-11 | *80 | 11-11 |
*84 | 00 (多子系統) | *88 | 0 (多子系統) |
2:輸入[安裝員密碼]+8000 *93進入菜單編程 按*鍵4次 進入DEVICE PROG 項,按 1進入菜單編程:
編程地址 | 設置 | 編程地址 | 設置 |
02 | 01(ALPHA CONSOLE) AUI項設置為 1(反控使能) | 03 | 06(LRR RADIO MODULE) |
3:輸入[安裝員密碼]+8000 *93進入菜單編程 按*:2次 進入REPORT CODE PROGA 項,按 1進入ALARM ID DIGIT菜單,按0 進入 RTSP SUPV CODE項,按 1 進入 RSTR,SUPV. CODE項,按1進入報告選項。輸入 001*(代表要修改1至16號防區組相關報告),將所有報告選項設置為 01;此組編程完成后,自動顯示 017(代表17號至32號防區組),如現場有相關防區則按 * 鍵進入后同樣設置成 01。依次將所有防區組修改完成(如沒有相關防區則不用修改)。
輸入[安裝員密碼]+8000 *93進入菜單編程 按*:2次 進入REPORT CODE PROGA 項,按 1進入ALARM ID DIGIT菜單,按0 進入 RTSP SUPV CODE項,按 1 進入 SYSTEM GROUP #1項,將所有 1 st (第一中心)報告選項設置為01。
輸入[安裝員密碼]+8000 *93進入菜單編程 按*:2次 進入REPORT CODE PROGA 項,按 1進入ALARM ID DIGIT菜單,按0 進入 RTSP SUPV CODE項,按 0 進入 SYSTEM GROUP #1項,按1 進入 SYSTEM GROUP #2項。將第一項 STAY報告選項設置為01,其它選項可以不設。
SYSTEM GROUP #3項 與 SYSTEM GROUP #4項可以不設。
4:默認1234密碼不上傳布、撤防報告,可以刪除后重新添加此密碼時增加報告:
4140 8002 4110 提問刪除時按 1刪除 002號密碼
4140 8002 1234 把1234加回 002號密碼,所有編程項都可設為1 (此步需要在增加好子系統數量后再做)。
注意:如果編程出錯,可以按41408000進入編程,輸入*97按1回復出廠設置。
!如需通過IPM-VISTA模塊往2個中心報,主機編程可以先按以上編程,與中心1通訊正常后,通過霍尼模塊配置軟件 使能中心2 就可以了,如下:
